17M-15-49270 17M1549270 RING SEAL Инженерные машины Части D155A-5 D275A-5R

1. Краткие сведения о уплотнении 17M-15-49270.:

2. 17М-15-49270 части в группе:

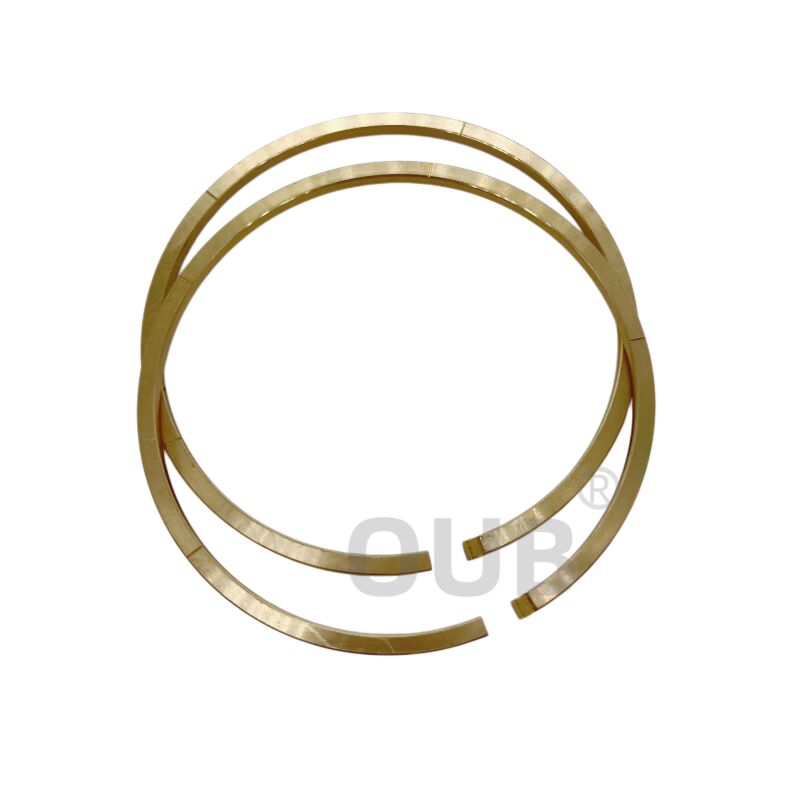

3. 17М-15-49270  картина:

4. Номер сервисной детали:

5. Часто задаваемые вопросы
Вопрос: почему медное кольцо открывает пряжку?

A: Это кольцо, на которое вы смотрите, представляет собой уплотнительное кольцо с крючковым соединением (часто называемое в руководствах по запчастям металлическим уплотнительным кольцом). В трансмиссиях тяжелой техники они служат динамическими уплотнениями подачи масла на вращающиеся валы, и это блокирующее отверстие «пряжки» является хитроумным инженерным решением, предназначенным для решения трех основных механических проблем.

• 1. Оно позволяет сборку без растяжения металла. В отличие от эластичного резинового уплотнительного кольца, твердое медное, латунное или чугунное кольцо не может растягиваться. Чтобы установить его, вам необходимо надеть его на трансмиссионный вал и опустить в глубокую обработанную канавку. Отверстие пряжки позволяет осторожно отцепить соединение, расширить кольцо настолько, чтобы оно прошло по диаметру вала, и надежно зафиксировать его в канавке, не изгибая, не деформируя и не защелкивая металл.
• 2. Оно действует как «поршневое кольцо», блокируя подачу масла под высоким давлением. Эти кольца действуют как вращающееся соединение, герметизируя масло под высоким давлением, движущееся из неподвижного корпуса трансмиссии в масляные каналы внутри вращающегося вала, чтобы задействовать пакеты сцепления. Оказавшись внутри отверстия, кольцо расширяется наружу, прижимаясь к стенке корпуса. Простой диагональный разрез или прямой зазор позволит большому количеству масла под давлением вытечь прямо через отверстие. Конструкция с блокирующей пряжкой заставляет два конца механически перекрываться. Это создает лабиринтный путь, который эффективно улавливает и блокирует масло, сводя к минимуму перепады давления, поэтому ваши сцепления переключают передачи быстро и надежно.
• 3. Компенсирует тепловое расширение. Под нагрузкой трансмиссии сильно нагреваются. Когда медь/металл нагревается, он расширяется по окружности.

Вопрос: Как долго обычно служит бронзовое уплотнительное кольцо поршня?

О: При нормальных условиях эксплуатации с чистой жидкостью и правильной центровкой высококачественное бронзовое кольцо может прослужить 5 000–10 000 часов работы, в зависимости от нагрузки и частоты циклов.

6. Выставка и склад

Сальники, гидравлические уплотнения, комплекты уплотнений цилиндров и многое другое
